Eclatés de véhicule - APRILIA RS 125 2T NOABS 2006-2010 (APAC EMEA NAFTA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

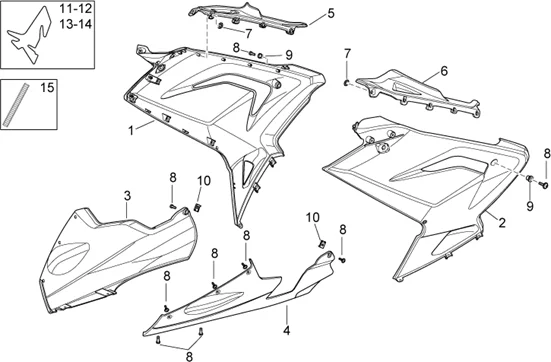

Chassis : 28.11 CARROSSERIE CENTRALE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/935/RS_125_2T_NOABS_2006-2010_(APAC_EMEA_NAFTA)_28.11.png)
1 |
AP8184609 - AVANT CARENE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8179521 - FIANCATA CA.SUP.DX V.BIANCO A * Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FLANC AVANT DROIT ORIGINE PIAGGIO APRILIA 125 RS 2006>2010 BLANC GLAM -AP8184897- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184776 - FLANC D, VERT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184887 - FLANC D, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269330 - FLANC D Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184723 - AVANT CARENE, NOIT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184767 - AILE D BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8179682 - FIANCATA CARENA SUP.DX Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8179505 - LOWER RIGHT SIDE FAIRING Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184771 - FLANC D, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184746 - AVANT CARENAGE, VERT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184763 - FLANC D, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8179917 - R.H. BODY SIDE RED Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184859 - AVANT CARENE D.,. NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/2/6/5/img/55265.jpg)
2 |
FLANC AVANT GAUCHE ORIGINE PIAGGIO APRILIA 125 RS 2006>2010 BLANC GLAM -AP8184898 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179194 - FIANCATA CARENA SUP.SX Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179683 - FIANCATA CARENA SUP.SX Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184775 - FLANC G, VERT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179525 - AILE G Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184888 - FLANC G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184724 - AVANT CARENE G., NOIT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184747 - AVANT CARENAGE, VERT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184768 - AILE G BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184860 - FLANC G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8269331 - FLANC G. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184772 - FLANC G, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184764 - FLANC G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179525 - AILE G Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179918 - FLANC G, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8184748 - AVANT CARENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8184889 - FLANC D, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8179726 - FIANCATA CARENA INF.DX Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8179190 - FIANCATA CARENA DX INF. Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8269332 - FLANC D, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8179919 - R.H. BODY SIDE GREY Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8184861 - FLANC D, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8184611 - AVANT CARENE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8184862 - FLANC G, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/4/3/8/4/img/54384.jpg)
4 |
SPOILER GAUCHE ORIGINE PIAGGIO APRILIA 125 RS 2006>2010 -AP8179191 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8269333 - FLANC G, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8179920 - R.H. BODY SIDE GREY Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8179727 - FIANCATA CARENA INF.SX Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8184749 - AVANT CARENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8184612 - AVANT CARENE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8184890 - FLANC G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8179192 - CHIUSURA SUP.CARENA DX * Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8179193 - FERMETURE CARENE CENT.G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/8/img/71888.jpg)
7 |
RONDELLE ELASTIQUE (5) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150450 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
8 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/5/img/71485.jpg)
9 |
DOUILLE EN T INTERIEUR 5 MM ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121795 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
10 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 12 |
||||||
|
11 |
AP8117272 - PANNELLO FONOASS SUP DX Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8117271 - PANNELLO FONOASS SUP SX Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8117269 - PANNELLO FONOASS INF DX Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8117270 - PANNELLO FONOASS INF SX Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8161197 - FIXATION Plus d'informationsQuantité requise : 2 |
