Eclatés de véhicule - APRILIA QUASAR 180 2003
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

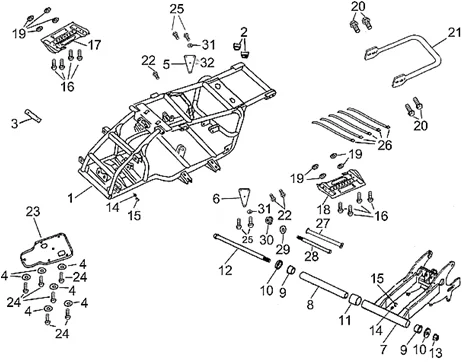

Chassis : 28.16 CHASSIS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/310/Quasar_180_2003_28.16.PNG)
2 |
AP8910297 - GOMMINO SELLA 37X13X23 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
AP8911069 - ROSETTA ELASTICA Plus d'informationsQuantité requise : 6 |
||||||
|
9 |
AP8910264 - ANELLO DI TENUTA Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
AP8910973 - GOMMINO Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8910256 - VALVOLA INGRASSAGGIO Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
AP8910433 - VITE TE M8X12 Plus d'informationsQuantité requise : 8 |
||||||
|
17 |
AP8910953 - PIASTRA SUPP.DX Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8910957 - PIASTRA SUPP.SX Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP8910294 - GOMMINO Plus d'informationsQuantité requise : 8 |
||||||
|
22 |
AP8911105 - VITE TE FLANG.M8X40 Plus d'informationsQuantité requise : 3 |
||||||
|
26 |
AP8910322 - DADO AUTOBLOCC.M10 Plus d'informationsQuantité requise : 5 |
