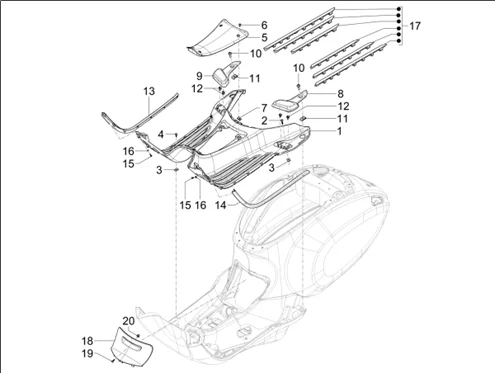

Châssis - parties plastiques - carrosseries : 02.31 PROTECTION CENTRALE - REPOSE-PIEDS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1261/_Primavera_50_4T_3V_ie_ABS_E5_Mickey_Mouse_2023__02.31.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/2/9/2/img/91292.jpg)
1 |
MARCHE PIED/PLANCHER ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA, SPRINT 2013> BRUT -673612 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/0/4/img/91304.jpg)
1 |
MARCHE PIED/PLANCHER ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA, SPRINT 2013> ROUGE 894 -67361200R7 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/2/8/2/img/96282.jpg)
2 |
VIS AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178608 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/4/img/72924.jpg)
3 |
ECROU TOLE (4.2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017408 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
4 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/4/8/img/91348.jpg)
5 |
COUVERCLE DE BATTERIE ORIGINE PIAGGIO 50-125 PRIMAVERA 2013>, SPRINT 2014> -673622 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
6 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
7 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/8/6/8/img/91868.jpg)
8 |
REPOSE PIEDS PASSAGER GAUCHE ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA 2013>, SPRINT 2014> -675052000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/8/6/9/img/91869.jpg)
9 |
REPOSE PIEDS PASSAGER DROIT ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA 2013>, SPRINT 2014> -675053000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/7/img/73367.jpg)
10 |
VIS TORX (6X22) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179302 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
11 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
12 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/7/0/img/91370.jpg)
13 |
BORDURE DE REPOSE PIED DROIT CHROME ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014>, PRIMAVERA 2013> -673641 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/6/9/img/91369.jpg)
14 |
BORDURE DE REPOSE PIED GAUCHE CHROME ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014>, PRIMAVERA 2013> -673640 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/5/7/3/8/img/195738.jpg)
15 |
VIS CRUCIFORME (3,5X11) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -296141 Plus d'informationsQuantité requise : 14 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/3/img/65363.jpg)
16 |
RONDELLE PLATE (3.8X9X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -013836 Plus d'informationsQuantité requise : 14 |
||||||
17 |
6736235 - PROFIL MARCHE PIED (KIT) - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/3/5/img/91335.jpg)
18 |
TRAPPE DE BOUGIE ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA, SPRINT 2013> BRUT -673619 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/3/4/5/img/91345.jpg)
18 |
TRAPPE DE BOUGIE ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA, SPRINT 2013> ROUGE 894 -67361900R7 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
20 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 1 |
