Eclatés de véhicule - PIAGGIO VU PORTER DIESEL STANDARD 0 Porter D120 E5 2010-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

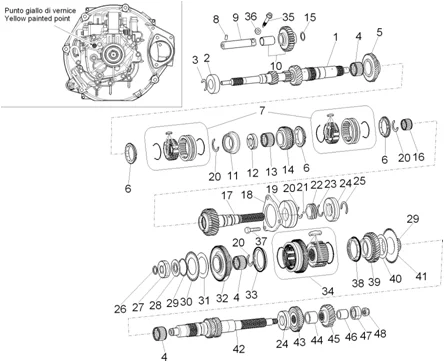

Moteur : 01.27 COMPOSANTS DE LA BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/345/Porter_D120_E5_2010-2015_01.27.PNG)
1 |
B010295 ARBRE PRIM. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
ROULEMENT ARBRE PRIMAIRE ORIGINE PIAGGIO PORTER 2010> -B010296- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B011528 ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
B010297 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
B010298 BUTEE A AIGUI Plus d'informationsQuantité requise : 3 |
||||||
|
5 |
B010299 ENGRENAGE 5 VIT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/4/6/1/img/115461.jpg)
6 |
ANNEAU DE SYNCHRONISATION 1 ORIGINE PIAGGIO PORTER DIESEL 2010>2015/ MULTITECH E6 2015>2020 -B011561 Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
3336787507000 BAGUE Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/4/9/9/img/117499.jpg)
7 |
GROUPE DE SELECTION DES VITESSES HAUTES ORIGINE PIAGGIO PORTER 2010>2020 -B010929 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1A005765 GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
B010458 ARBRE RETR. Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B010459 CAME MARCHE ARR. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B010306 ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
B010307 ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
B010308 BUTEE A AIGUI Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
B010309 ENGRENAGE 3 VIT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
B010462 RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
B010311 BUTEE A AIGUI Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
B010312 ARBRE MOT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/1/5/8/img/117158.jpg)
18 |
PLAQUE ARRET ARBRE SORTIE BV ORIGINE PIAGGIO PORTER DIESEL -B010313 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
B010314 ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/6/4/6/img/111646.jpg)
20 |
CLIPS/CIRCLIPS DE BOITE DE VITESSE ORIGINE PIAGGIO PORTER 2010>2020 -B010315 Plus d'informationsQuantité requise : 3 |
||||||
|
21 |
B010316 BILLE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
B010317 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
B010318 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
B010319 ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/7/6/6/img/110766.jpg)
25 |
CLIPS BOITE DE VITESSE ORIGINE PIAGGIO PORTER 2010>2020 -B010320 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
B010322 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
B010323 ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
B010324 DIAPHRAGME Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
B010325 CIRCLIPS Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
B010326 DIAPHRAGME POUR HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
B010327 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
B010328 ENGRENAGE 1 VIT Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
B010329 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
B010930 SELECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
B010463 BOULON Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
B010464 RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
B011083 BOULON Plus d'informationsQuantité requise : 3 |
||||||
|
38 |
3336987503000 BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
B011560 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
B010335 ENGRENAGE 2 VIT Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
B010336 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
B010337 DIAPHRAGME POUR HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
B010338 ARBRE SEC.. Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
B010451 ENGRENAGE 3 VIT Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
B010452 ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
B010453 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
46 |
B010454 ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
47 |
B010951 BUTEE A AIGUI Plus d'informationsQuantité requise : 1 |
||||||
|
47 |
B011529 BUTEE A AIGUI Plus d'informationsQuantité requise : 1 |
||||||
|
48 |
B010456 ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
850665 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
B010930 SELECTEUR Plus d'informationsQuantité requise : 1 |
