Eclatés de véhicule - MOTO GUZZI NEVADA 750 Nevada S Anniversario 750 2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

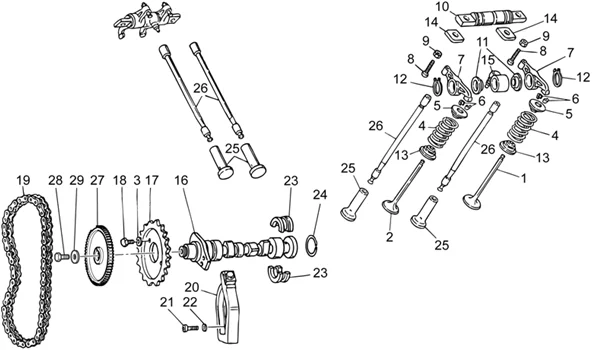

Moteur : 34.38 DISTRIBUTION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/505/Nevada_S_Anniversario_750_2012_34.38.PNG)
1 |
2A000146 - VALVOLA DI ASPIRAZIONE Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
2A000147 - VALVOLA DI SCARICO Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
GU23217800 - RONDELLE DE SERETE Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
GU27037521 - RESSORT Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
GU31038015 - COUPELLE SUPERIEUR Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
GU61038100 - DEMI-CLAVETTE Plus d'informationsQuantité requise : 8 |
||||||
|
7 |
82985R - BILANCIERE ASPIRAZIONE E SCARICO Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/4/7/0/img/129470.JPG)
8 |
VIS DE REGLAGE DE CULBUTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI 2 SOUPAPES -GU19034000- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/7/2/img/132472.jpg)
9 |
ECROU M6 ORIGINE PIAGGIO COMMUN A LA GAMME -GU92602406- Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
GU19032080 - AXE CULBUTEUR Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU32032310 - RONDELLE EVENTAIL Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
GU90271018 - BAGUE SEEGER Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
GU31037015 - COUPELLE INFERIEURE Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
GU19032980 - CALE Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
2B000579 - MANICOTTO MANDATA OLIO AI BILANCIERI Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU320534104 - ARBRE A CAMES Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU32054510 - ENGRENAGE DISTRIBUTION Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU61054900 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU19058021 - CHAINE DE DISTRIBUTION Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU19058220 - TENDEUR DE CHAINE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU98882316 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/5/0/img/132750.jpg)
22 |
RONDELLE RESSORT D6 ORIGINE PIAGGIO COMMUN A LA GAMME -GU95129115- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/4/7/9/img/129479.jpg)
23 |
DEMI-PALLIER ARBRE A CAME ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, STRADA, V7, BREVA, V35, V60, V65 -GU19055700- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/5/4/img/132154.JPG)
24 |
JOINT TORIQUE (27X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90353029- Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU19045861 - POUSSOIR Plus d'informationsQuantité requise : 4 |
||||||
|
26 |
GU31045015 - CULBUTEUR TIGE Plus d'informationsQuantité requise : 4 |
||||||
|
27 |
887528 - RUOTA FONICA DISTRIBUZION Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU98054422 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU95100244 - RONDELLE Plus d'informationsQuantité requise : 1 |
