Eclatés de véhicule - APRILIA DORSODURO 750 -ABS-2008-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

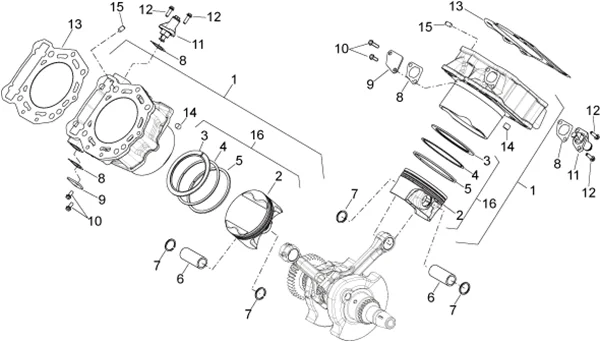

Moteur : 29.40 CYLINDRE AV.PISTON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/290/Dorsoduro_750-ABS-2008-2015_29.40.PNG)
1 |
877303 - GR.CIL. Plus d'informationsQuantité requise : 2 |
||||||
|
1 |
B013758 - CYLINDRE AV.PISTON Plus d'informationsQuantité requise : 2 |
||||||
|
1 |
B017519 - CYLINDRE AV.PISTON Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
8482860004 - PISTON Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
8482860003 - CARTER - COUPLE Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
8482860002 - PISTON Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
8482860001 - PISTON Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
872655 - SEGMENT Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
872656 - SEGMENT Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
872657 - SEGMENT Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
848798 - AXE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/2/9/img/68729.jpg)
7 |
CIRCLIPS DE PISTON ORIGINE PIAGGIO 500 MP3 2007> -828116 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/4/6/img/69546.jpg)
8 |
JOINT DE TENDEUR CHAINE DE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -847928- Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
840135 - PLAQUETTE CIL. Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/4/2/9/img/70429.jpg)
10 |
VIS TH BRIDE (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -872425- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/4/0/7/9/img/204079.JPG)
11 |
TENDEUR DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 A 500 CC/MOTOS APRILIA -82650R- Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
TENDEUR DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 A 500 CC/MOTOS APRILIA -82650R- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/4/3/0/img/70430.jpg)
12 |
VIS TH BRIDE (6X18) ORIGINE PIAGGIO COMMUN A LA GAMME -872432- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/1/5/1/2/img/41512.jpg)
13 |
JOINT DE CULASSE ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO -878654- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/5/2/img/68552.jpg)
14 |
GOUJON CALIBRE 11.8X10 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA/MOTO-GUZZI ET LES MAXISCOOTER 400-500 CC -825597- Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
874589 - GOUJON CALIBRE Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
B0176490001 - PISTON CPL. Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
B0176490002 - PISTON CPL. Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
B0176490003 - PISTON CPL. Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
B0176490004 - PISTON CPL. Plus d'informationsQuantité requise : 2 |
