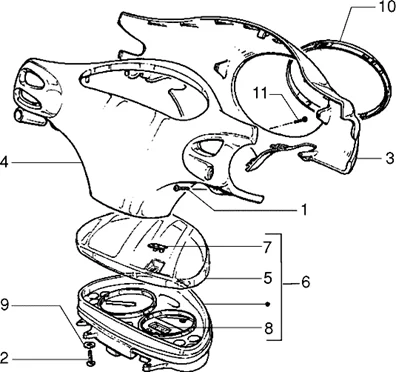

Vehicle Exploded View - VESPA VESPA ET4 125 1998-2005
Guidon : T39 COMPTEUR KILOMETRIQUE - COUVERCLES DU GUIDON
T39 COMPTEUR KILOMETRIQUE - COUVERCLES DU GUIDON
![]() 1 |
SCREW - 20 MM "PIAGGIO GENUINE PART" COMMON TO THE RANGE -267958- More informationQuantity required : 1 |
||||||
![]() 2 |
267115 - VIS More informationQuantity required : 4 |
||||||
![]() 3 |
FRONT HANDLEBAR COVER "PIAGGIO GENUINE PART" VESPA 50 ET2, 125 ET4 ALABASTER 208 -4272005018- More informationQuantity required : 1 |
||||||
![]() 3 |
CACHE DIRECTION 848 |
||||||
![]() 3 |
COUVRE GUIDON AV ET4/2-LIB. BLEU 216 |
||||||
![]() 3 |
4272005025 - COUVERCLE POUR More informationQuantity required : 1 |
||||||
![]() 3 |
COUVRE GUIDON AV ET4/2-LIB.VERT 336 |
||||||
![]() 3 |
CACHE GUIDON |
||||||
![]() 3 |
FRONT HANDLEBAR COVER "PIAGGIO GENUINE PART" VESPA 50 ET2, 125 ET4 RAW TO BE PAINT -4272005- More informationQuantity required : 1 |
||||||
![]() 3 |
4272005090 - COUVRE GUIDON AV ET4/2-LIB. NOIR 94 More informationQuantity required : 1 |
||||||
![]() 3 |
FRONT HANDLEBAR COVER "PIAGGIO GENUINE PART" VESPA 50-125 ET4/2 GREY 729 -4272005095- More informationQuantity required : 1 |
||||||
![]() 3 |
FRONT HANDLEBAR COVER "PIAGGIO GENUINE PART" PIAGGIO 50 ET2, 125 ET4 PEARL WHITE 693 -42720050B2- More informationQuantity required : 1 |
||||||
![]() 3 |
FRONT HANDLEBAR COVER "PIAGGIO GENUINE PART" PIAGGIO 50 ET2, 125 ET4 BLUE 251 -42720050D1- More informationQuantity required : 1 |
||||||
![]() 3 |
COUVRE GUIDON AV ET4/2-LIB. LAV 523 |
||||||
![]() 4 |
4274005059 - DESS GUIDON MAR 131 More informationQuantity required : 1 |
||||||
![]() 4 |
REAR HANDLEBAR COVER "PIAGGIO GENUINE PART" PIAGGIO 50 ET2, 125 ET4 - RAW TO BE PAINTED -4274005- More informationQuantity required : 1 |
||||||
![]() 4 |
42740050B2 - COUVRE GUIDON AR ET4/2 PERLE 693 More informationQuantity required : 1 |
||||||
![]() 4 |
42740050D1 - COUVRE GUIDON AR ET4/2 BLEU COBALT 251 More informationQuantity required : 1 |
||||||
![]() 4 |
42740050F1 - CACHE GUIDON ET-2/4 523 LAVANDE More informationQuantity required : 1 |
||||||
![]() 4 |
REAR HANDLEBAR COVER "PIAGGIO GENUINE PART" PIAGGIO VESPA 50 ET2, 125 ET4 ALABASTER 208 -4274185- More informationQuantity required : 1 |
||||||
![]() 4 |
4274195 - COUVRE GUIDON V 331 More informationQuantity required : 1 |
||||||
![]() 4 |
COUVRE GUIDON AR ET2/4 ROUGE 848 |
||||||
![]() 4 |
COUVRE GUIDON AR ET2/4 BLEU 216 |
||||||
![]() 4 |
REAR HANDLEBAR COVER "PIAGGIO GENUINE PART" PIAGGIO 50 ET2, 125 ET4 - RAW TO BE PAINTED -4274005- More informationQuantity required : 1 |
||||||
![]() 4 |
4274255 - CACHE DIRECTION AR More informationQuantity required : 1 |
||||||
![]() 4 |
4274775 - COUVRE GUIDON BL 734 More informationQuantity required : 1 |
||||||
![]() 4 |
4274905 - COUVRE GUIDON AR ET2/4 NOIR 94 More informationQuantity required : 1 |
||||||
![]() 4 |
4274955 - COUVRE GUIDON AR ET2/4 AR GRIS 729 More informationQuantity required : 1 |
||||||
![]() 4 |
COUVRE GUIDON AR ET4/2 BLANC 724 |
||||||
![]() 5 |
DASHBOARD GLASS "PIAGGIO GENUINE PART" 50-125 FLY 2006>2011 -494518 More informationQuantity required : 1 |
||||||
![]() 6 |
COMPTEUR ET4 |
||||||
![]() 6 |
GROUPE INSTR. |
||||||
![]() 7 |
494519 - POUSSOIR More informationQuantity required : 1 |
||||||
![]() 8 |
494521 - HORLOGE More informationQuantity required : 1 |
||||||
![]() 9 |
013769 - RONDELLE S01376900 More informationQuantity required : 4 |
||||||
![]() 10 |
560671 - ENCADREMENT More informationQuantity required : 1 |
||||||
![]() 11 |
268139 - VIS More informationQuantity required : 1 |
